Какой уклон должен иметь водосточный желоб и на каком расстоянии от края крыши его устанавливать?

Если уклон водосточного желоба отсутствует, или выполнен неправильно, застой воды неизбежен. А это может сократить срок службы всей системы в десятки раз. Вместо 30-50 лет она прослужит всего несколько лет.

Зачем нужен уклон водосточного желоба

Водосточный желоб – это специальная конструкция для сбора дождевой и талой воды и перенаправления этих стоков в безопасное для здания место. Правильный уклон водосточного желоба необходим почти всегда, это позволяет сделать конструкцию недорогой и эффективной, ведь она использует естественную силу тяжести и текучесть воды.

Если не сделать уклон желоба водостока, владельца дома в переменчивом климате ожидает ряд проблем:

1. Затрудняется движение воды к воронке, вода постоянно стоит в лотке. В воде собирается грязь, листва, пыль, в ней заводятся разнообразные микроорганизмы, в запущенных случаях вырастают сорняки и крупные растения.
2. Во время дождя вода не успевает уходить, переливается на фасад и отмостку, что делает водосток почти бесполезным сооружением.
3. При похолодании застоявшаяся вода превращается в лед. Он расширяется, разрывает пластиковые элементы и деформирует металлические.

Износ и коррозия системы в зонах умеренного климата могут быть  настолько значительными, что монтаж водосточного желоба именно с уклоном – почти обязательная практика.

У наклона желоба есть визуальный минус – он нарушает геометрию верхней линии фасада. Чтобы избежать визуальной асимметрии есть свои приемы: выполнение скрытого уклона или разуклонки в две стороны.

Какой уклон должен быть у водосточного желоба

Уклон задается инструкциями производителей, технологическими картами. Официальные строительные нормы рекомендуют делать уклон, но конкретные цифры остаются на усмотрение строителей.

Наиболее часто встречающаяся норма – 2-5 мм. Максимальный диапазон: 1-10 мм.

Плюсы и минусы различных вариантов уклона водосточного желоба:

1. Минимальный: 1-2 мм. Можно сделать еще меньше, но практика показывает, что застой воды в таком случае слишком вероятен. Плюс минимального уклона: визуально смотрится прямым.
2. Оптимальный: 3-4 мм. Для большинства систем это идеальный выбор.
3. Максимальный: 7 мм и более. Склон больше 7 мм на 1 метр, как правило, делает сток слишком интенсивным, при сильном дожде вода будет вылетать из желоба, не доходя до воронки. Кроме того, повышаются риски заторов: быстрый и сильный поток воды в одно движение смывает листья, пыль, грязь, формируя из них крупную пробку.

Уклон водостока 10 мм на 1 метр используются редко, в специфических ситуациях: тропический климат и обилие мусора, очень короткие карнизы, дефекты фасада.

Чтобы рассчитать, какой уклон должен быть у водосточного желоба, необходимо знать:

1. Длину карниза (ската).
2. Длину желоба.
3. Количество воронок.
4. Рекомендуемый уклон.

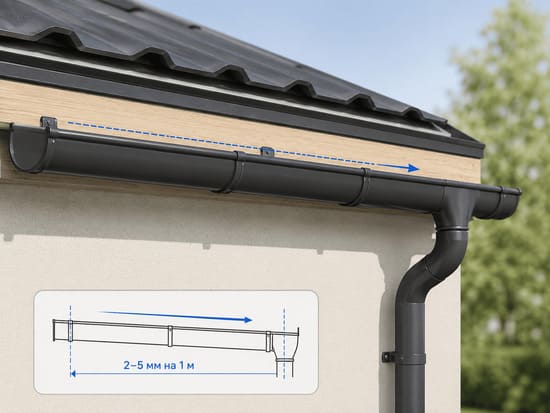

Пример упрощенного расчета: длина желоба от угла до воронки – 10 м, уклон – 3,5 мм. Общий перепад высоты 10*3,5 = 35 мм. У воронки край желоба закрепляется на 3,5 см ниже, чем в начальной точке.

Как сделать уклон желоба своими руками

Чтобы правильно выставить уклон водостока, потребуются следующие инструменты:

1. Лазерный нивелир, строительный уровень, длинный шнур.
2. Карандаш.
3. Рулетка.
4. Шуруповерт.
5. Ножовка для подрезки.
6. Инструмент для гибки (крюкогиб).
7. Резиновый молоток.

Как сделать уклон водосточного желоба по шагам:

1. Рассчитать общий перепад, определить верхнюю и нижнюю точку и количество воронок (по 1 шт. на каждые . 8-12 м). Одна воронка обслуживает до 50-100 или 200 кв. м.
2. Закрепить на стропила кронштейн в верхней точке, наиболее удаленной от воронки. Аналогично поступить с нижним кронштейном – у воронки.
3. Туго, без провисаний, натянуть шнур между крайними кронштейнами – это нижняя линия будущего водостока. По шнуру вмонтировать промежуточные крюки. Шаг между ними – 50-70 см.
4. Уложить желоба в кронштейны, защелкнуть замки соединителей, если система ими оснащена. Пластиковые системы могут соединяться при помощи клея. Использовать клей в системах с резиновым уплотнителем нельзя.

Перед выбором системы обязательно оценивается площадь водосбора. Если у крыши большая площадь, типовые желоба 90 мм не подойдут, в сильный дождь они будут страдать от перелива.

Как проверить правильность уклона

Проверить корректность наклона можно 4 способами:

1. Проверка строительным уровнем: его прикладывают к передним бортам лотков или ко дну. Пузырек должен заметно смещаться в уровень верхней точки. Цифровой уровень покажет цифры 0,3-0,5%.
2. Визуальный тест по нити или «на глаз». Оценить положение крюков относительно нити. Если один выпирает вверх, в этом месте будут образовываться заторы для воды, если смещен вниз – желоб будет провисать в сильные дожди. Если глазомер позволяет, можно отступить от фасада на 5-10 м. Линия, по которой идет желоб, должна быть прямой, без любых изгибов. Уклон 3-5 мм на метр должен быть едва различимым в общем облике здания, но заметным.
3. Самый надежный финальный тест — пролить через систему воду из шланга или ведра воды. Если вода в воронке уходит быстро и без задержек, а в желобах не остается луж, склон выполнен правильно, корректировать положение кронштейнов не нужно.

Если обнаружена ошибка, линию нужно скорректировать. Кронштейны снимают и монтируют заново. Также металлические крюки можно аккуратно подогнуть полосогибом, приподняв или опустив нужный участок.

На каком расстоянии от края крыши устанавливают желоб

Перед монтажом обязательно рассчитывают, на каком расстоянии от края крыши ставится водосточный желоб. При неверной выверке, желоб либо не будет выполнять свою функцию (вода будет пролетать в сторону), либо не выдержит снеговой нагрузки. Самые важные цифры:

1. Вылет желоба за край крыши должен составить ½ или 1/3 ширины желоба. Если желоб слишком сильно спрятан под крышу (больше 2/3), во время сильных дождей поток с крыши будет сплошной завесой стекать мимо желоба. Если он слишком выдвинут (закрыт меньше чем на 1/3), во время таяния снега или моросящего дождя капли будут огибать сток с внутренней стороны и стекать по фасаду.
2. Зазор между линией кровли и желобом составляет 1-2,5 см. Уровень или любую другую ровную рейку прикладывают к скату крыши, продолжая его линию. Эта линия должна находиться над желобом не меньше, чем на 1 см. Если они касаются, сходящий с крыши зимой снег застрянет на водосточной системе и, скорее всего, повредит ее.

А также внутренний край желоба всегда размещают на 0,5-1 см выше, чем внешний край. Это нужно, чтобы вода в забившейся сором системе переливалась наружу, а не на фасад.

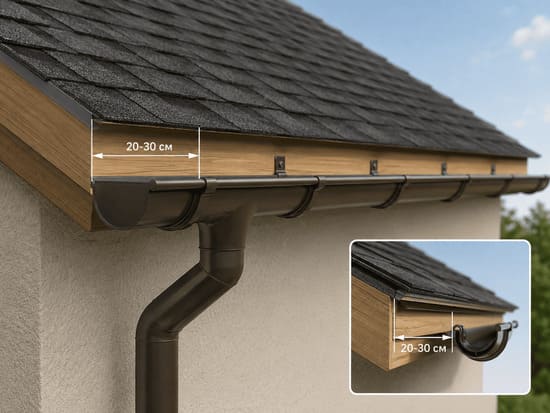

Насколько желоб должен выступать за край кровли

Оптимальное расстояние от желоба от края крыши – половина или треть его ширины. Это нужно, чтобы желоб выполнял свою водосборную функцию.

Канал для сбора воды не оставляют полностью открытым, из-за капиллярного эффекта воды, способной сползать по внешней стороне твердых объектов. И оставлять недостаточное открытое пространство нежелательно, в сильные дожди поток воды со ската наберет мощность и будет перелетать через трубу. В абсолютных цифрах расклад выглядит так: если желоб шириной 12-12,5 см, наружу должно выступать не меньше 7-8 см. Под крышей находится не меньше 3-5 см.

Что будет, если желоб установлен слишком высоко или низко

На вопрос, где должен находиться водосточный желоб, нет универсального ответа, расчет выполняется индивидуально, для конкретных условий, крутизны ската, площади крыши. Но можно ориентироваться на вышеприведенные цифры. Самые важные:

1. Вертикальный зазор для защиты от снега: 10-25 мм между воображаемой линией, продолжающей скат и желобом.
2. Нахлест кровли над открытой частью желоба для ловли потока – треть или половина его ширины.
3. Дистанция между желобом и стеной для защиты деревянных элементов фасада от влаги: 10-20 мм.

Если желоб расположен слишком высоко, система будет страдать от сходящего снега и перехлестов воды.

Если чрезмерно низко, то грозит:

1. Разбрызгивание и перелив воды.
2. Нарост огромных сосулек в периоды таяния снега.
3. Заливание карниза и лобовой доски, капли будет задувать ветер.

Также следует избегать экономии на кронштейнах. Если держатели расположены слишком редко, лотки начнут довольно быстро провисать под весом воды и мусора, возрастет нагрузка на соединения, в дальнейшем возможна их деформация и повреждение.

Как правильно расположить желоб относительно кровли

Ориентировочные усредненные цифры, позволяющие правильно установить водосточный желоб относительно крыши:

1. Зазор между скатом (продолжением его линии) и желобом – не меньше 10 мм.
2. Перепад между краями желоба: внутренний на 5-10 мм выше внешнего.
3. Свес перекрывает желоб на 30-50 мм.
4. Уклон стока в сторону воронки – 3-5 мм на каждый метр желоба.
5. Расстояние между кронштейнами: 50-60 см для пластиковых систем, 60-90 см для металлических конструкций.

На расстоянии 10-15 см от углов, сливных воронок и заглушек устанавливаются дополнительные кронштейны.

Чтобы выровнять положение водосточного желоба относительно кровли, если монтаж был выполнен ошибочно, потребуется выполнить демонтаж и повторное крепление. Последовательность действий зависит от вида ошибки и типа кронштейнов.

Типичные ошибки монтажа

Наиболее часто встречающиеся ошибки:

1. Редкий шаг кронштейнов. Приведет к образованию провисаний и участков с лужами.
2. Крутой уклон. Вода даже не успеет достичь воронки из-за большой скорости в сильные дожди.
3. Обратный уклон. Если желоб наклонен к заглушке, в его углу будет постоянно стоять лужа, собирающая грязь, органику. Зимой вода замерзает, разрывая кронштейны.
4. Нулевой или слишком маленький уклон. Наклона меньше 1-2 мм на метр недостаточно, вода будет уходить слишком медленно, а мелкий мусор начнет накапливаться в системе.
5. Неправильное положение относительно крыши: вода хлещет мимо либо стекает по стене.
6. Неправильный монтаж воронки. Здесь возможны десятки ошибок: от отсутствия собственных кронштейнов для воронки до установки без запаса на перелив.

На очень длинных участках, свыше 12 метров, требуется разуклонка, то есть, уклон к двум краям, а не к одному.

Как проверить водосток после монтажа

В сухую погоду проводят тест водой. Заливают несколько ведер воды в наиболее удаленную от воронки точку желоба, выжидают, затем проливают интенсивной струей только воронку. При этом оценивают:

1. Герметичность всех стыков. Не должно быть капель или потеков на стене.
2. Скорость стока. Вода должна устремляться к воронке свободно и быстро.
3. Застой воды. Спустя 2-3 минуты после теста оценивают желоб по всей длине. Заметные лужи свыше 3 мм глубиной свидетельствуют об ошибках монтажа.
4. Пропускную способность воронки. Вода должна уходить из воронки свободно, закручиваясь в центре и не переливаясь через края, даже если поток серьезный.

Также желательно выждать после теста время, достаточное для высыхания воды. Если в стоке есть скрытые провисания или ямы, в этих местах останутся пятна пыли и мелкого сора.

От правильной установки зависит срок службы всей системы. Ориентируйтесь на приведенные цифры, но тщательно корректируйте их под свою ситуацию.
